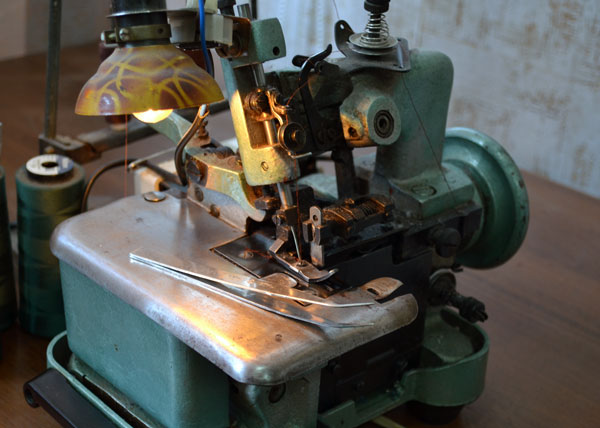

Оверлок промышленный 51 класса

Оверлок 51 класса — это самый распространенный промышленный оверлок «советского» периода. Купить его в те времена было невозможно, зато такие оверлоки были в каждом ателье, швейной мастерской и даже швейной фабрике. Несмотря на то что этот оверлок из «прошлого» века, тем не менее, до сих пор он часто используется дома, в небольших ателье по пошиву и ремонту одежды.
Морально эта швейная техника давно уже устарела и многие современные ткани просто невозможно качественно обметывать на нем. Однако, использовать оверлок 51 класс иногда оправданно, поскольку он неплохо справляется с такими тканями как джинсовая, драп и даже тонкий брезент.

Доступная цена — это еще одно преимущество этого оверлока. Стоимость б/у оверлока на порядок ниже цен современных моделей оверлоков и тем более бытовых коверлоков. Особенно, ощутима эта разница, по сравнению с ценами на оверлоки промышленного назначения. За 3-4 тысячи рублей вполне можно купить такой б/у оверлок, причем довольно «приличного» вида.
Оверлок 51 класса имеет еще одно преимущество — надежность. Это достаточно надежный оверлок, детали ломаются крайне редко, лишь иногда возникает необходимость выполнить небольшой ремонт и настроить оверлок.

Все инструкции к оверлоку 51 класса давно утеряны, а может, их и не было вообще. Литературы, написанной понятным языком практически нет, услуги мастера порой обойдутся дороже самого оверлока, а настроить оверлок нужно. Вот для такого случая мы и предлагаем вам небольшие собственные рекомендации о том, как его настроить оверлок 51 класса.

Видео, как заменить и правильно натянуть ремень оверлока.

Техническая характеристика оверлока 51, 51-А класса

51 класс обладает уникальной особенностью — он может работать, используя всего две нитки. Возможно такая «экономия» уже не актуальна сегодня, но вы должны знать, что если вместо одного из петлителей поставить ширитель, то оверлок будет работать «на двух нитках». Одна заправляется в иглу, другая в петлитель.

Оверлок 51 класса отличается наличием дифференциального двигателя ткани (рейки). В машине класса 51-А установлена простая рейка. Проще это можно объяснить так. Рейка оверлока 51 класса может растягивать край обметываемой ткани, что делает шов после обметывания эластичным. Это очень важно для обработки края трикотажных тканей и незаменимо для пошива спортивной одежды, футболок и т.п. Поэтому он может качественно обметывать не только костюмные и пальтовые ткани, но и трикотажные, бельевые ткани, имеющие трикотажное переплетение нитей.
Внешне оба оверлока абсолютно одинаковы, но наличие дифференциальной рейки намного увеличивает возможности одного из них.

В обеих машинах используются короткие иглы, имеющие утолщенную колбу. Маркировка игл, указанная на упаковке должна выглядеть так: тип иглы — 0029, толщина иглы — №60, 65, 75, 90, 100.

Взаимодействие петлителей оверлока 51 класса

Чтобы самостоятельно настроить оверлок недостаточно одной инструкции, обязательно требуется опыт. Правильное взаимодействие петлителей и иглы друг с другом происходит при соблюдении многих параметров. Выставить их точно достаточно сложно неопытному «мастеру». Поэтому, если вы не знаете, как это делать, лучше и не пробовать. Тем более, что большинство дефектов плохой строчки имеют другие причины, такие как неправильное натяжение нитей, затупившаяся или погнутая игла, некачественные нитки и др.

В данной инструкции к оверлоку 51 класса даны основные параметры настройки взаимодействия петлителей и иголок, которые могут служить вам лишь ориентиром «грубой» настройки. «Тонкая» настройка оверлока производится с учетом многих факторов, имеющих индивидуальные особенности для каждого оверлока. Общий принцип настройки оверлока такой: все петлители и игла «встречаясь» должны иметь минимальные зазоры. Петлитель должен «уверенно» заходить в петлю образованную выше ушка иглы, игла должна надежно заходить в петлю образованную петлителем.

Ориентиром при настройке оверлока служит левый петлитель

Главным ориентиром при настройке оверлока 51 класса служит левый петлитель (нижний) L. При опускании иглы в крайнее нижнее положение, он должен занять крайнее левое положение. Носик петлителя в этот момент должен находиться на удалении от иглы на 4…5 мм.
При подъеме иглы на 2,5-3 мм чуть выше ушка иглы образуется петля. Носик левого петлителя, двигаясь вправо к игле, проходя на 1,5…2 мм выше ушка иглы, должен захватить образовавшуюся петлю.
Зазор между лезвием петлителя и иглы должен быть минимальным — 0,05 мм. Установить такой зазор можно, если ослабить винт крепления левого петлителя В, и осторожно повернуть петлитель в момент его подхода к игле. Не ослабляйте слишком винт В, петлитель должен поворачиваться с небольшим усилием. Добившись с нескольких попыток требуемого зазора, не забывайте зафиксировать крепление (В).

Захватив игольную петлю, левый петлитель протягивает ее по своему лезвию, а навстречу ему уже движется правый петлитель R, чтобы войти в петлю, созданную левым петлителем.
Носик правого петлителя проходит по выемке с обратной стороны левого петлителя, максимально приближаясь к его глазку и лезвию одновременно.
Если в этот момент провести горизонтальную линию, носик правого петлителя должен быть ниже глазка левого петлителя и зазор между лезвиями обеих петлителей должен быть 0,1…0,15 мм.
Запутаться можно в этих терминах и положениях, но проще не получается…
Теперь осталось игле снять петлю с правого петлителя, и оверлок будет работать как часы.

При заходе иглы в петлю правого петлителя, зазор меду иглой и лезвием петлителя также должен быть 0,1…0,15 мм, а расстояние между глазком правого петлителя и острия иглы (когда они на одном уровне) приблизительно равен 0,3..0,5 мм.
Правый петлитель не имеет регулировочного винта, чтобы приблизить или отдалить его носик, он жестко закреплен винтом к площадке. Регулировка его происходит банальным способом — осторожным подгибанием в ту или иную сторону. Но левый петлитель так подгибать нельзя.

Причина пропусков на оверлоке

Следует заметить, что существует только одно правильное положение петлителей и иглы, при котором оверлок 51 класса будет работать безупречно.

Все приведенные выше параметры являются лишь грубым ориентиром настройки оверлока. Возможно, некоторые параметры у вашей машины будут отличаться, поскольку многое зависит еще и от установки кулачка.
Поворот кулачка на 1-2 градуса приведет к изменению положения обеих петлителей одновременно. Поэтому, чтобы не сломать петлители при их встрече, данную регулировку следует выполнять только опытному настройщику.

Причиной внезапно появившихся пропусков может стать смещение игловодителя вместе с иглой вверх, проверьте этот параметр в первую очередь. Возможно простым опусканием игловодителя (винт И) на 0,5-1,0 мм вы устраните пропуски.
Иногда, неподходящие для оверлока нитки также могут стать причиной появившихся пропусков в стежках. См. Нитки швейные, какие лучше?.

Заправка ниток оверлока 51 класса

Правильная заправка ниток является основным условием нормальной работы швейной машины, особенно это важно для оверлока. Для заправки ниток в петлители оверлока используют пинцет.

Вначале заправляют нитку правого (верхнего петлителя R), (рис. П). Через два отверстия 1, между шайбами натяжителя 6 в нитеподатчик 8, под скобку проволочного нитенаправителя 9 и в глазки петлителя от себя. От стойки, с бобиной нижнего (левого) петлителя L, нитка заправляется (рис. Л) в отверстие 1. Далее в глазок нитеоттягивателя 3, и в отверстие нитенаправителя 8, размещенное на крышке оверлока. Затем проводят ее через отверстие 9 и 10 в боковой крышке, далее через натяжитель 12. Проводят через трубчатый нитепроводитель 13, под нитеоттягиватель 14 и в глазки левого петлителя от себя.
Нитку иглы от стойки с бобины проводят через отверстие 1 в нитенапрвительной пластине 2, между шайбами 3 регулятора натяжения, отверстия 4 на левой стороне пластины 2 перед фасонным нитеоттягивателем 5. Затем в глазок 6 нитеподатчика, закрепленного на поводке механизма иглы, между шайбами 7 натяжения и в ушко иглы 8 от себя.

Видео, как заправлять нитки в трехниточном бытовом оверлоке.

Регулировка длины стежка оверлока 51 класса

Общее перемещение рейки управляется эксцентриком, который регулируется двумя винтами, расположенными глубоко в корпусе эксцентрика. Крепится эксцентрик к главному валу оверлока.
В корпусе 1 имеется паз для прохождения в нем ползуна (эксцентрик 4), смещение которого приводит к изменению длины стежка (чаще, реже). Это смещение выполняется винтом 2 после ослабления винта 3.

Установка ножей оверлока 51 класса

Притупившиеся ножи «рвут» край ткани, а не обрезают, что часто становится причиной появления большинства дефектов строчки. К сожалению, заточить ножи самостоятельно вы не сможете. Зато, используя эту инструкцию, вы сможете их снять и поставить обратно. Затачивать ножи нужно на специальном станке с фиксацией угла заточки. Обратитесь к мастерам, изготавливающим ключи, у них есть такие станки, но учтите, что не все возьмутся заточить ножи для оверлока.

Общие рекомендации по установке ножей.
Нижний нож должен быть на одном уровне с игольной пластиной. Верхний нож должен всей режущей кромкой плотно прижиматься к нижнему ножу и опускаться (заходить) за кромку нижнего ножа на 1,0 -1,5 мм, не более.
На всякий случай мы приводим фрагменты заводской инструкции. С пятой попытки уже будет легче понять ее.

Обрезку кромки сшиваемых тканей производят двумя ножами: верхним подвижным ножом 4, смонтированным на качающемся рычаге ножа 7, и нижним 11, который закреплен в колодке 12 на корпусе машины. Положение верхнего ножа 4 устанавливают в зависимости от ширины обметки.
Верхний нож закреплен в держателе 5, который может переставляться в ушках рычага 7. Для перемещения ножа необходимо открепить отверткой винт 6 хомутика 10 на держателе 9 и передвинуть держатель в ту или другую сторону, в зависимости от ширины обметки.
Для обеспечения нормальной обрезки материала верхний нож 4 своей плоскостью должен плотно, без ощутимого зазора, прилегать к плоскости нижнего ножа 11. После того как верхний нож 4 будет установлен в соответствии с необходимой шириной обметки, к нему подводят нижний нож 11, производят это перемещение колодки 12 посредством нижнего винта 14 с круглой накатной готовкой. Передний винт 13 на корпусе, закрепляющий колодку, предварительно освобождают отверткой.
И нижний, и верхний нож может регулироваться также в вертикальном направлении после освобождения закрепляющих винтов: 8 для верхнего и 1 для нижнего ножа.
Нижний нож устанавливают в колодке таким образом, чтобы его режущая кромка находилась на уровне игольной пластинки оверлога. Верхний нож устанавливают так, чтобы его режущая кромка перекрывала режущую кромку нижнего ножа приблизительно на 1 мм. При изменении ширины обметки на оверлоке 51 класса, приходится регулировать и положение пластинки 2 на нажимной лапке, освободив предварительно закрепляющий винт 3.
См. также Как заменить и заточить ножи оверлока.

Подбор ниток для оверлока

Оверлок 51 класса может работать на любых нитках. В этом его еще одна особенность и преимущество. Даже старинные, сохранившиеся еще с советских времен бобины х/б ниток ему нипочем. У нас есть целый ящик таких ниток (подарил один заказчик) и вот половину ящика наш старенький оверлок 51 класса уже переработал. Но все же, большие конусные бобины 35 номера он «любит» больше. Отлично работает на нитках типа «Идеал» и других марках, намотанных на маленьких катушках. Только желательно, на все петлители и иглу ставить нитки одного типа и толщины, хотя и не обязательно. Достаточно лишь подрегулировать строчку натяжителем нити. Каждая разновидность нитки имеет свое «сопротивление» и поэтому, обязательно нужно регулировать натяжение каждой из них отдельно.
Неправильное натяжение каждой нитки в отдельности иногда становится причиной появления пропусков, не говоря про внешний вид строчки.

Современный четырехниточный оверлок.

Распошивальная машина Merrylock 009
В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.

Профилактический ремонт, настройка оверлоков своими руками
Настроить оверлок можно и даже нужно уметь самостоятельно. Ремонт оверлоку нужен только в тех случаях, когда происходит «сбой» работы некоторых узлов. В основном, все неполадки оверлока «лежат на поверхности». Неправильно подобранные нитки, тупая иголка, неправильно отрегулированное натяжение ниток и т.д.

Какой купить оверлок
У вас есть 51 класс, но вы хотели бы приобрести современный четырехниточный оверлок? Современные оверлоки способны выполнять много видов обметочных швов, в том числе и выполнять различные декоративные строчки. Они качественно обметывают сложные трикотажные ткани, имеют подсветку, легкие и красивые. Воспользуйтесь нашими рекомендациями, возможно, они помогут вам выбрать оверлок.

Какой купить коверлок
Когда выпустили оверлока 51 класса никто даже и не предполагал, что появится такая швейная машина как коверлок. Вам нужно обметать ткань или понадобился распошивальный шов? Все это может выполнить одна машинка — коверлок. При необходимости, коверлоком можно пользоваться как стачивающей машинкой, выполняющей цепной стежок.

Как выбрать швейную машину
Решите, какие операции обязательно должна выполнять ваша швейная машина. Если вы шьете одежду, то операция по изготовлению петли обязательно должна быть у вашей машинки. Эта операция имеется почти у всех машинок, отличие лишь в том, в каком режиме она их выполняет: автоматический, полуавтоматический и ручной.

Оверлок ВОМЗ 151-4Д
Оверлок 51 класса, оверлок ВОМЗ, «Прима» — это оверлоки, которые частенько приходится настраивать. В этой статье имеется схема регулировки петлителей для оверлока ВОМЗ. Ее можно использовать и для регулировки петлителей других марок оверлоков, правда, только как общее представление о том, как взаимодействуют петлители оверлока.

Устройство и инструкция оверлока Прима
Бытовой оверлок Прима в зависимости от модели выполняет трех или четырехниточный шов. Устройство, инструкция оверлока Прима, уход и ремонт.

Оверлок 51 класса, пожалуй, самая распространенная промышленная швейная машина, используемая в быту, в небольших ателье. Хотя морально эта техника давно устарела и многие современные ткани просто невозможно качественно обработать на нем, тем не менее, использование его иногда оправданно, особенно для обработки грубых и толстых тканей.

Одно из преимуществ оверлока 51 класса — доступная цена. За 3-4 тысячи рублей можно купить вполне «приличный» б/у оверлок. Еще одно — оверлок может обметывать ткани любыми нитками, в том числе и х\б, еще советского образца.

Иногда необходимо выполнить небольшой ремонт, настройку оверлока. Все инструкции к нему утеряны, литературы доступной практически нет, а услуги мастера порой дороже самого оверлока. Для такого случая предлагаем вам небольшие рекомендации.

Техническая характеристика оверлока 51, 51А класса

Техническая характеристика оверлока 51, 51А класса.
Оверлок 51 класс и 51-А класса используются для обметывания срезов деталей трикотажных, плательных, бельевых изделий двух — или трехниточным цепным обметочным швом.
Длина стежка от 3 до 6 мм; толщина материалов в сжатом состоянии под лапкой до 2,5 мм; марка и тип иглы — 0029 № 60-70.
Оверлок имеет механизм иглы и два петлителя. Возможна замена правого петлителя ширителем, тогда оверлок будет использовать только две нитки.
Оверлок 51-А класса является модификацией машины 51 класса и отличается от нее только тем, что в ней применяется дифференциальный механизм перемещения тканей, состоящий из двух частей. Горизонтальное перемещение передней рейки больше чем задней, благодаря чему происходит растяжение ткани в процессе обметывания. Если сказать проще, то такой оверлок качественно будет обметывать трикотажные ткани. Обметочные швы будут эластичными и растяжимыми. Обращайте на это внимание, если вам потребуется купить оверлок 51 класса.


Эта промышленная швейная машина имеет централизованную фитильную смазку механизмов, расположенных под платформой машины. Для этой цели снизу под главным валом в корпусе отлит картер, периодический заполняемый маслом. Смазка механизмов, расположенных над платформой машины, выполняется с помощью масленки.

Смазывать оверлок 51 класса рекомендуется не реже 1 раза в месяц при интенсивном использовании. Смазывать нужно все трущиеся металлические узлы, желательно во время смазки постоянно проворачивая вал. Очень удобно смазывать швейные машинки и оверлок медицинским шприцом.
У оверлока предусмотрена регулировка натяжение ниток, давления нажимной лапки на материал, длина и ширина стежка.

Заправка игольной нитки в оверлоке 51 класса

Правильная заправка ниток является основным условием нормальной работы оверлока. Для образования трехниточного обметывающего стежка заправка игольной нитки производится в следующем порядке:
Нитку с катушки или бобины на катушечной стойке проводят сначала через два задних отверстия в нитенаправительной пластинке.
На себя под шайбы регулятора натяжения на той же пластинке.
Через глазок заднего рожка нитенаправительной пластинки на себя.
По левую сторону от нитеоттягивателя в глазок (Л) второго рожка.
Налево в отверстие (Р) нитенаправителя на игловодителе.
Вниз в ушко иглы (И) прямо от себя, оставляя для начала шитья конец нитки длиной около 5 см под лапкой.

Заправка нитки левого и правого петлителя оверлока

Заправка нитки в правый петлитель оверлока наглядно изображена на фото и схеме. Мы лишь прокомментируем некоторые моменты.
Е — обратите внимание, что нитка заправляется снизу вверх.
К — нитка обязательно должна проходить через этот узел, пропускать его нельзя.
Ж — обратите внимание, что вначале нитка заводится в узел Ж, а после в узел К, а после идет в петлитель.

Заправка нитки в левый петлитель сложнее, поскольку ограничен доступ к петлителю и нитенаправителю (Д). Используйте длинный пинцет и по возможности не выдергивайте старые нитки с оверлока, а протягивайте их вместе с новыми нитками. Желательно протягивать по одной нитке.
А — нитка выходит из втулки корпуса.
Д — этот нитедержатель имеет прорезь, и нитки можно «защелкнуть», не обязательно ее заводить в отверстие. Б — обратите внимание как проходят обе нитки в петлителях. Нитки обеих петлителей должны выходить с обратной стороны петлителя.
Для образования двухниточного обметывающего стежка правый петлитель заменяется ширителем, в который нитка не заправляется.

Настройка и ремонт оверлока 51 класса

Отрегулированный и настроенный мастером оверлок 51 класса редко требует ремонта. Узлы у него достаточно крепкие и произвольно не сбиваются. Причина плохой работы оверлока обычно связана с неумелым пользованием этой промышленной машиной.

1. Во-первых, содержите оверлок в идеальной чистоте, особенно места, где проходит нитка петлителей. Очесы и пыль препятствуют равномерному скольжению нитки и становятся причиной «петляния», а иногда и обрыва нитки.

2. Менять иглу нужно в оверлоке не тогда, когда она погнется или сломается, а периодически, поскольку состояние иголки влияет напрямую на качество обметочной строчки.
Для толстых тканей и армированных ниток нужно ставить иглу толще, № 100 — 120.
Иголки для 51 оверлока имеют нестандартный размер. Они заметно короче других промышленных игл и имеют утолщенную колбу. Использование другого типа иголки приводит к появлению пропусков, стуку во время работы, обрыву нитки и поломке иглы. Кстати, стук при работе — это плохой признак. Это означает, что вы обметывает слишком толстый участок изделия и правый петлитель «бьется» носиком в лапку оверлока, или задевает ее. Не обметывайте слишком толстые участки джинсов, драповых тканей. Это может привести к поломке петлителя.

3. Самой распространенной причиной плохой работы оверлока является неправильное натяжение нитей или использование ниток разного кручения и толщины. Оверлок 51 класса очень «нетребователен», но все же старайтесь использовать нитки одного кручения и толщины, лучше всего подходят нитки с больших конусных бобин. Чтобы отрегулировать натяжение ниток, нужно вначале все ослабить, а после «подтягивать каждую из них. Очень удобно для этой регулировки использовать разные по цвету нитки.

4. Неправильная заправка нитки особенно в петлители также приводит к появлению сбоев в работе оверлока.

5. Работа на оверлоке 51 класса выполняется так же, как и на обычных стачивающих машинах. Обычно после окончания операции нитки не обрезают, а подкладывают под лапку новые детали и продолжают обметывание. При этом уменьшается расход ниток и исключается возможность случайного выдергивания ниток из ушка иглы или петлителей, что вызывает потерю времени на перезаправку машины.
Направление материалов при обметывании на машине с ножом должно быть точно определенным, иначе край деталей может быть неровно обрезан.

Современный четырехниточный оверлок Janome ArtStyle 4057.

Видео, как заменить и правильно натянуть ремень оверлока.
